解体分析エキスパート 第6回：ロボット掃除機の解体
こんにちは！
「解体分析エキスパート」第6回をお届けします。今回は、近年急速に普及しているロボット製品の代表例であるロボット掃除機を対象に解体分析を行いました。
ロボット掃除機の解体分析
ロボット掃除機は、単なる家電製品ではなく、自律走行・障害物検知・繰り返し動作といった機能を備えた「動的機構製品」です。そのため、締結設計には従来の家電とは異なる視点、すなわち耐振動性・耐衝撃性・機構連動性が強く求められます。
本記事では、解体により得られた定量データをもとに、締結部品の構成と設計意図を詳しく解説します。
解体結果

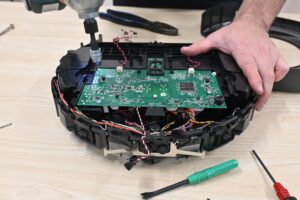

解体の結果、ロボット掃除機内部は、締結部品と機構部品が高度に組み合わされた構成となっていることが確認できました。
締結部品総数：約195個
● ステンレス製：約半数
● 鉄製（三価クロム）：約半数
内：機構部品
● ピン：31個
● ギア（歯車）：16個
● ばね：15個
● スペーサー：6個
本製品の特徴として、ねじ単体の使用にとどまらず、ピン・ギア・ばねといった機構部品との組み合わせによって機能が成立している点が挙げられます。内部には、駆動モーター、走行機構、ブラシユニット、センサー系統などが高密度に配置されており、以下の要件が強く意識された設計となっています。
● 繰り返し動作に対する耐久性
● 衝突・振動に対する信頼性
● コンパクト化と軽量化
● 自動組立に対応した量産性
注目ポイント①：ピンを中心とした機構設計の特徴
本製品で特に注目すべきは、ピンの使用点数が31個と非常に多い点です。ねじが「固定」を担うのに対し、ピンは「動き」と「精度」を担う部品です。ピンは以下の用途で使用されていました。
● 回転軸（ギア・ローラー）
● リンク機構の支点
● 部品位置決め
さらに本製品では、ピンが狭小スペース設計において非常に有効に機能している点も注目されます。ピンはねじと比較して頭部がなく、工具アクセスを必要としないため、限られたスペースでも効率的に配置することが可能です。また、締結ではなく位置決めを主目的とするため、組立精度の安定化にも寄与します。特に以下の点で優位性が確認できました。
● 狭小部でのレイアウト自由度向上
● 回転部の低摩耗化
● ユニット位置決め精度の向上
この設計により、
● 回転部の摩耗低減
● 組立精度向上
● スムーズな機構動作
が実現されています。特に繰り返し動作を行うロボット製品において、ピンの多用は耐久性向上に直結する重要な設計判断といえます。
注目ポイント②：DIN7500自己成形ねじを中心とした締結設計
小ねじの約半数は、DIN7500自己成形ねじが採用されていました。使用されているねじは主にM2.5～M2.6を中心とした小径ねじで構成されており、一部にM4サイズが採用されています。
具体的には、M2.6およびM2.5のなべ小ねじ・ボタンヘッド小ねじが複数サイズで使用されており、長さバリエーションも細かく最適化されています。このような構成から、直接締結を前提とした設計であり、部位ごとに締結長さ・保持力・作業性を細かく調整していることが読み取れます。
また、M4およびM2.6において脱落防止付きなべ小ねじが計16個使用されていました。これらは主にカバー部やメンテナンスアクセス部に配置されており、
● 分解・再組立時のねじ紛失防止
● 作業性の向上
● サービス品質の安定化
に寄与しています。
特にロボット掃除機のようにユーザーやサービス現場での開閉が想定される製品では、脱落防止機構の採用は非常に有効であり、量産品でありながらサービス性を強く意識した設計である点が特徴的です。
主流はM2.5～M2.6で、最大径はM4、最長は24mmでした。DIN7500はねじ山を形成するスレッドフォーミングねじであり、
● タップ工程不要
● 高い緩み耐性
● 自動組立適性
といった利点を持ちます。本製品では量産性と信頼性を両立する中核部品として機能していました。
注目ポイント③：ステンレスと鉄のハイブリッド材料設計
締結部品はステンレスと鉄（三価クロム）がほぼ半数ずつ使用されていました。
● ステンレス：外装・環境影響部位
● 鉄＋３価クロム処理：内部構造・コスト重視部位
この使い分けにより、耐食性とコストの最適化が図られています。床面を走行する製品特性を考慮すると、非常に合理的な設計です。
解体結果
考察：動的機構製品としての完成度
本製品の締結設計は、以下の特徴に集約されます。
● DIN7500による樹脂締結最適化
● 小径ねじによる軽量設計
● 材料の戦略的使い分け
● ピン・ばね・ギアとの統合設計
これらはすべて、動的環境下での信頼性と量産性を両立するための設計です。
改善案：標準化と点数最適化
一方で、ねじサイズや長さのバリエーションが多く見られました。
● M2.5とM2.6の混在
● 長さ違いの多用
これらを標準化することで、
● 組立効率向上
● 在庫削減
● 作業ミスの防止
が期待できます。
まとめ
ロボット掃除機は、電子機器・機械機構・バッテリーを一体化した高度な製品であり、締結部品には小型化・耐振動性・作業性のすべてが求められます。特に、締結部品が単なる固定要素ではなく、動的機構の一部として機能している点は重要なポイントです。今後のロボット製品設計においても、この考え方はますます重要になると考えられます。
